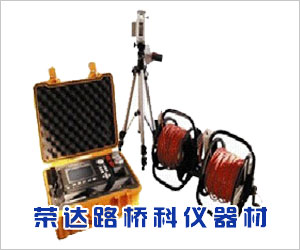

1.應用領域U520A自動測樁系統主要用于跨孔聲波透射法樁身完整性的自動檢測，其他功能與U520超聲檢測儀完全相同。
超聲透射法基樁、連續墻完整性快速檢測；
超聲-回彈綜合法檢測混凝土抗壓強度；
超聲法檢測混凝土裂縫深度、不密實區域及蜂窩空洞、結合面質量、表面損傷層厚度、鋼管混凝土內部缺陷；
超聲法單孔一發雙收測井；
耐火材料質量檢測；
地質勘查、巖體、混凝土等非金屬材料力學性能檢測。
2.依據標準 超聲回彈綜合法檢測混凝土強度技術規程--------------------------------------CECS 02：2005
超聲法檢測混凝土缺陷技術規程----------------------------------------------CECS 21：2000
建筑基樁檢測技術規程------------------------------------------------------JGJ 106—2003
公路工程基樁動測技術規程--------------------------------------------------JTG/T F81-01-2004
巖土工程勘察規范----------------------------------------------------------GB50021—2001
建筑抗震設計規范----------------------------------------------------------GB50011—2001
3.技術參數
|
名 稱 |
技術指標 |
名 稱 |
技術指標 |
|
主控單元 |
工業級專用系統 |
顯示方式 |
640×480高亮度TFT真彩液晶屏 |
|
聲時精度 |
0.05μs |
通道數 |
1發射＋2接收＋外觸發 |
|
聲時測度范圍 |
0～629000μs |
觸發方式 |
信號觸發、外觸發 |
|
接收靈敏度 |
≤30μv |
自動測樁提升系統 |
雙通道自動測樁提升系統 |
|
采樣間隔（周期） |
0.05μs～400μs，14檔可調 |
小測點間距 |
0.05mm |
|
放大器增益 |
82dB |
測試速度 |
1m/s（0.1m一個點） |
|
放大器帶寬 |
10kHz～250 kHz |
單剖面大測點數 |
1024 |
|
幅度分辨率 |
0.39% |
|
|
|
發射電壓（V） |
65、125、250、500、1000可選 |
通用接口 |
并口＋USB口、支持移動存儲 |
|
發射脈寬 |
20μs～20ms可調 |
操作方式 |
快捷鍵＋光電旋鈕 |
|
存儲容量 |
256M（CF卡）＋1G（U盤） |
管口導向輪 |
2×0.3kg，27×9×10cm |
|
三種供電方式 |
內置高能鋰電池，連續工作達6h |
主機適用打印機 |
HP及其兼容激光打印機 |
|
外置接口：12V DC |
主機尺寸 |
250×185×58 |
|
|
100V~240V、50/60Hz |
主機重量 |
1.8kg（含內置電池） |
