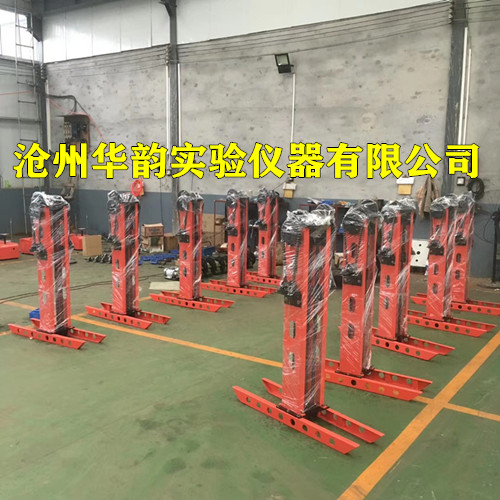

一、CLD-3型靜力觸探儀概述：
靜力觸探儀適用于在一般粘性土、軟土、黃土和密砂土地區的土木建筑工程、市政、公路、工程地基土原位測試，用于查明地層在垂直和水平方向的變化；
靜力觸探儀用來確定天然地基承載力和估算單樁承載力；判別砂土液化的可能性；確定軟土的不排水抗剪強度；提供軟土地基承載力和斜坡穩定性的計算指標。
靜力觸探儀是利用機械轉動將探頭勻速地壓入土中,適宜在軟土、粘性土、老粘土、黃土、砂性土等地層中測試，利用探頭與土層接觸時產生的阻力，通過電阻變化的信號，傳送到地面的測量儀表上。靜力觸探儀整機各部件重量輕，體積小搬運方便，安裝方便，工作效率高，能配用不同直徑的探桿和探頭。
符合靜力觸探技術標準 CECS04:88和巖土工程勘察規范 GB50021-2001，執行標準*標GB50021-2001巖土工程勘查規范。
二、靜力觸探儀結構形式:主機（整機）、地錨、手搖式、單橋探頭（標準配置）、雙橋探頭（選配）、人工記錄儀（標配）、自動記錄儀（選配）。
三、CLD-3靜力觸探儀主要參數：
1、貫入力：2噸～3噸
2、貫入速度：0.8~1.2米/分
3、探桿長： 1米/支
3、貫入探頭：10cm2
4、測量儀表：人工記錄儀（標準配置為人工記錄儀）或自動記錄靜探微機
5、整機重量：160公斤。
四、靜力觸探儀配置如下：
CLD-3靜力觸探儀主機架1臺，記錄儀1臺，探桿20米，單橋探頭1只，四芯屛蔽電纜線30米，地錨2根 山型板1只、卡快1只、加力桿2支、地錨壓鐵2付、地錨肖2只、導向套2付、等其余配套件工具全部供給。
五、靜力觸探儀操作規程：
1、 根據地質勘探的布點要求，選取好位置，先在觸探試驗點兩旁的地上擰兩個地錨，擰前 用鐵鍬在錨地點挖一個 V 型坑，坑深 25-30cm,然后將地錨豎在 V 型槽內以緩慢的速度 擰下，擰錨時用地錨壓鐵套在地錨桿上，將兩根加力桿分別插在地錨壓鐵兩邊，兩人或 多人以推磨狀地錨緩慢旋轉擰下，兩根地錨相距約 0.8m，然后將地面鏟平，鋪上兩塊木 墊板。 2、 與底架槽鋼，用 4 個 M8 螺釘連接好后，安放在墊木板上，使兩根已下好的錨位于支架 兩邊，兩根槽鋼的中部，再將地錨壓鐵套在錨桿上，使底架槽鋼與壓鐵相互連接，插好 地錨銷釘，將 4 個蝴蝶螺絲釘旋在地錨壓鐵的螺孔中，矩形旋入使其頂緊底架槽鋼，施 壓時注意貫入支架須與地面垂直，若不垂直可將一邊螺釘繼續旋入以達到垂直的目 的，如貫入支架與地面傾斜，螺釘壓緊已無法調整，可以松開螺釘，抽動一邊墊板（高 的一端）使墊板下土向兩邊推去減少其高度，以保證支架垂直地面。
3、 把帶有一端電纜線的探頭與已穿好探桿的電纜線相連接，用滌綸絕緣膠帶紙纏封插頭 處，以防進水受潮和增加插座的抗拉力。將*根探桿連接，連接時一手握著探頭，一 手握著每節探桿，探頭不動，轉動探桿，使其連接。切勿轉動探頭，以免電纜線斷裂。
4、 將帶有探頭已穿好的電纜的探桿，放在觸探機一側，取出帶有探頭的*節探桿，將第 一節探桿從上面板上對峙下面板的圓孔中穿過， 使探頭干在下面板的圓孔中， 對好中心， 將*節探桿和*探桿連接。
5、 將經歷觸探測力儀放在探桿旁邊，電纜線的另一端與靜力觸探測量儀接好。儀表的接線 盒調整，見靜力觸探測量儀使用說明書。儀表調整時需將探頭垂直空避免陽光直射，將 U 型卡塊卡在探桿街頭上，將山形壓板放在 U 型卡塊的下面，使其兩邊槽卡主鏈條，重 擊卡主探桿，轉動搖把使山形壓板卡住的兩根鏈條上的加長銷由下向上運動，直至加長 銷帶動山形板及探桿抬起，懸空垂直地面，讀取初讀數。
6、 儀表調整完畢準備工作就緒，就開始工作?？捎?4 人操作，分工是兩人專管搖把，以均 勻的速度將探桿壓下，一人放取探桿接頭上的 U 型卡塊和山形板兼顧接探桿，一人記錄 測量儀表讀數。工作時將 U 型卡塊卡在探桿上，再將山形板放置在 U 型卡塊上，轉動 搖把，使加長銷壓住山形板，當加長銷壓住山形板工作時，使探桿以每分鐘 0.8-1.2m 的 速度向下貫入。
7、 將立柱上自行劃上 10cm 一檔的標尺，觀察山形板下壓移動的位置，記錄人員每 10cm 記一儀表數。
8、 當一節探桿壓入底部時， 山形板與 U 型卡塊接近下面板（探桿向下貫入時另一節探桿可 根據情況在工作中雨向下貫入的探桿連接） ，這時停止搖把轉動，握搖把的手*不能 一下松開，要慢慢反方向轉動直至鏈條變形引起的彈力消除，否則會因彈力將搖把猛然 彈回而傷人。將山形板和 U 型卡塊取出，放在上面接頭上，重復上述過程中，是探桿不 斷壓入土中，直至貫入到預定觸探深度阻力儀表的極限，貫入即告結束。
9、 在探頭貫入過程中，若因貫入阻力太大而將地錨稍稍拔起、機架上臺，應停止貫入，是 機架下落，將地錨壓鐵上蝴蝶螺釘旋一旋，使之再次壓住低價鋼槽。下錨時先要根據表 土的松軟情況，選用合適的地錨葉片，換葉片時只需將錨桿前的錨錐頭擰下，卸下葉片 換上所需葉片，將錨錐頭重新擰緊。
10、 為了消除因溫度變化對初讀數的影響，在初貫入的 3-5cm 內每貫入 1cm 須將探桿 往上稍提一下，在探頭不受力的情況下，記取初讀數。其操作方法是停止轉動搖把將山 形壓板到 U 型卡塊下面反轉搖把，將探桿往上稍提一下，記取讀數。
11、 貫入結束后即可將探桿拔起，拔起時將山形板放在 U 型卡塊下面，反轉搖把，是 探桿拔起。當拔過幾根后，搖把搖起來覺得輕松時，可將搖把查到齒輪軸的軸頭上，這 樣拔桿速度可提高 4 倍。
12、 探桿全部拔起，搬開觸探機架擰出地錨，一次實驗便告結束。
