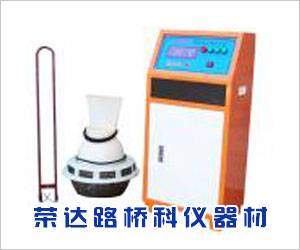

[產品名稱]:BYS-III負離子加濕式養護室，混凝土養護室控制儀
適用于各水泥制品廠和建筑、公路施工單位以及科研質檢部門對水泥、混凝土、水泥制品試樣進行強度，定型性凝結時間作標準養護。
養護室三件套含溫濕度雙數顯程控儀，霧化器、水箱。養護室主機分體溫濕度雙數控，可控15m²-25m²。本控制儀另一特點為三通道設置，常規單通道設置時，可控制20m3以下空間的溫濕度，當用戶選擇二、三通道時只要增加一臺或二臺加濕加熱水箱，即可控制達50m3和70 m3空間的溫濕度。產品符合GB/T 50081-2002《普通砼力學性能試驗方法》和ISO2736、JTGE30-2005等標準的要求。

[主要特點]：
1.采用高精度數字溫度傳感器和長壽命濕度傳感器，并可直接互換。
2.加熱制冷雙路控制輸出，斷續式PID調節，并可以設置成位式控制。
3.自動加濕，并具有可隨意設定時間間隔的定時加濕功能。
4.自動判別加熱或者制冷調節，無需手動設置加熱器或者壓縮機開關，可以設置壓縮機延時保護時間。
5.觸摸按鍵輸入，數據參數斷電記憶。
6.操作簡單，只需打開電源開關即可。
[ 主要技術參數]：

電壓范圍	180V～245V AC/50HZ
工作環境	－10℃～60℃，相對濕度10%～90％不凝露
分辨率	溫度：0.1℃，濕度：1％
測量范圍	溫度：－9.9℃～99.9℃，濕度：5％～99％
測量精度	溫度：±0.5%FS，濕度：±2％
控制精度	PID控制：制冷±0.3℃(PID)，加熱0.1℃ 位式控制：±1℃(出廠默認方式)
控制輸出	加熱：繼電器輸出，240VAC/30A，制冷：繼電器輸出，240VAC/30A，內置阻容回路加濕：繼電器輸出，240V AC/7A，內置阻容回路風機：繼電器輸出，240V AC/7A，內置阻容回路
傳感器連接線長	HW-4型： 8m（其他長度值需要定制）。

混凝土養護室控制儀操作規程：
1、設備加電前應詳細閱讀說明書，檢查水路電路安裝無誤，并開啟水龍頭，使加熱罐加足水，而且把室內加熱箱也加足水。
2、通電源，機器即按出廠設置運行。設置方法：如需設置溫度控制值20±1℃，濕度控制值92±2%。即：
(1)按住“設置”鍵約5S后，至顯示濕度控制窗的右起*位閃爍，按“▲”鍵，修改該項參數，修改完畢后，再按“ ”鍵移位則*位閃爍，調至顯示值為92。
(2)按“設置”鍵，至顯示溫度控制上限控制窗的右起*位閃爍，按“▲”鍵修改該項參數，修改完畢后，再按“ ”鍵移位則*位閃爍，修改完畢后，再按“ ”鍵移位則第三位閃爍，調至顯示值為21.0。
(3)按“設置”鍵，至顯示溫度控制下限控制窗的右起*位閃爍，按“▲”鍵，修改該項參數，修改完畢后，再按“ ”鍵移位則*位閃爍，修改完畢后，再按“ ”鍵移位則第三位閃爍，調至顯示值為19.0后按“確認”鍵退出。
3、如果在冬天或夏天，只要選擇單熱或單冷工作即可，控制開關在面板上(開關上翹為開狀態，開關下翹為關狀態)。
4、如上限為21.0℃,下限為19.0℃,處于制冷狀態時,溫度下降到20.2℃時停止加熱。
5、除特殊調試外，工作人員進標養室應關機。對冷凝器、噴頭應定期清理積垢，以保證工作效率。使用一段時間后，或水槽、紗布沾上灰塵、油污等，應及時清洗和更換，否則會使?jié)穸戎灯摺?br /> 結構與工作原理

1、該控制儀由控制箱、加濕器、不銹鋼加熱水箱和空調(自備)四大部分組成，其溫、濕度的控制均由數顯儀表自動交換，無須人工控制。

2、工作原理

(1)溫控：當養護室內的溫度高于控制儀的上限給定值時，控制系統即輸出制冷信號，控制單冷空調，外接負載工作，反之，溫度低于控制儀的下限給定值時，主機即加熱，當達到控制要求時自動恢復到恒溫狀態，如此反復達到控制溫度的目的。用戶如果安裝的是冷暖型空調，則不能去掉遙控裝置，宜把空調調整在目標控制溫度的下限，利用本控制儀把溫度控制在更精確的狀態下。

(2)濕控：當養護室內的濕度低于控制值時，控制系統輸出加濕信號，控制主機加濕器工作，室內濕度達到要求后即自動停止工作?？刂苾x還設置有手動加濕功能，只要按下控制面板上的手動加濕按鈕，即可進行人為加濕。

混凝土養護室控制儀安裝及使用方法

1、安裝方法

(1)首先將控制箱固定在養護室外,固定位置以方便操作為宜。選擇近位置將溫濕度探頭放入養護室內并固定好,溫濕度傳感器分別按編號連接到控制儀。養護室應有良好的保溫性和密封性，空間大小符合要求。

(2) 然后將主機放于養護室中心位置，用塑料水管將增濕器進水口與自來水管連通，打開水龍頭(常開小量)進水能自動控制，水位須高于電熱管，以免電熱管脫水燒毀。加熱、加濕插頭分別插在控制箱的插座上。

(3)單冷空調器安裝前需將控制系統拆除，然后將壓縮機的電源插頭直接連接在制冷插座上。注意：如果安裝冷暖型空調，不要把空調接入控制儀，讓空調獨立運行即可。

(4) 在安裝時須接好地線，電源須經閘刀開關才能接至控制儀上。

2．使用方法：

(1) 儀器出廠時已按控制20℃±2℃設定好工作程序，用戶不必再設定。

(2) 利用空載情況下，對控制儀進行試運行，當輸出信號無誤后，接好外負載(把制冷、加熱、加濕的電源插頭分別插入控制儀身后的插座上)，接上水源即可工作。

混凝土養護室控制儀注意事項：

1、控制儀外殼須可靠接地。

2、加濕器內嚴禁缺水，以免將加熱管、加濕器燒壞，進水閥不應關閉，也不要開的過大。
