彎曲試驗機，手動鋼筋反復彎曲試驗機，鋼筋反復彎曲機
一、鋼筋反復彎曲機用途
反復彎曲試驗機用于檢驗直徑3－－8mm的金屬材料反復彎曲性能并顯示其缺陷。
二、主要參數：

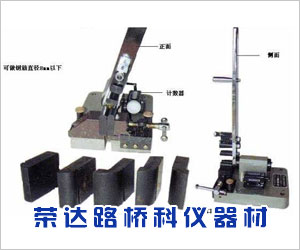

本試驗機由手柄、夾具、拔桿、上夾頭，加長桿，彈簧筒、搖臂，軸承座、底板，等組成。
試驗機參數
線材直徑 3.0 5.0 6.5－－8
片圓弧半徑 10 15 20
距離 35 50 75
拔桿直徑 3.5與4.5 5.57與9
三、試驗步驟：
1、被檢驗的金屬線材上截取200－－250mm的這一段，進行校正，矯直時不得損傷線材表面。
2、安照參數表中線材直徑大小選擇夾片圓弧半徑r，夾片圓弧頂部至拔桿地面的距離b以拔桿底面的距離 b以及拔桿孔φ，每付夾片上部都打印了圓弧半徑數字以供選擇，距離b是通過搖臂上的單個孔調節撥桿的位置得到的，以下往上依次為35、50、75、拔桿孔φ可根據拔桿周圍打印的數字辨別。
3、主拔桿上有相互垂直的四個孔，調整拔桿的方向可得到你所需要的孔位，當使用螺紋一端的孔時，應將軸套套上，使用另一端孔時，則應將軸套取下，以保證線材處于彎曲中心線上。
4、將搖臂處于垂直位置，并以作為試驗的起始狀態，將試樣先穿入上夾頭至頂部，轉動上夾頭手柄把線材上端加緊。
5、用把手上夾頭往下按15－－25mm后穩住，（粗的線材距離應長些使線材具有15－－25公斤左右拉力）轉動主夾片手柄將線材下端夾緊，進行彎曲。
6、彎曲試驗時，應使用均勻的速度（約1次/秒）
7、彎曲計數是從返回起始位置向右彎曲90度，試樣返回至起始位置為*次，再向左彎曲90度，試樣再返回起始位置為*次，以此類推至試樣折斷為止，試樣折斷后的后一次彎曲不計。
8、長期使用后夾片的圓弧表面若出現壓傷之痕跡應更換夾片。
9、油杯及有相對潤滑處應經常擦油，保持潤滑。
