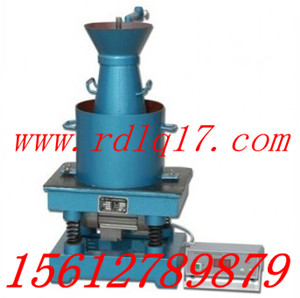

HVC-1型混凝土拌合物維勃稠度儀是測定砼拌合物的維勃稠度值。用于評定混凝土拌合物坍落度在10mm內的混凝土，骨料大粒徑40mm，符合GBJ80-85的*家標準?；炷辆S勃稠度儀 維勃稠度儀 維勃稠度儀使用方法 維勃稠度 維勃稠度法。
砼拌合物數顯維勃稠度試驗儀技術參數：
1.震動頻率50±3Hz
2.電機0.25千瓦380V
3.空載振幅0.5±0.1mm
混凝土維勃稠度儀操作規程
1、把混凝土維勃稠度儀放置在堅實水平的基面上，用濕布把容器、坍落筒、喂料斗內壁及其他用具擦濕。
2、把按要求取得的混凝土試樣用小鏟分三層均勻的裝入筒內，每層高度在搗實后大致為坍落筒筒高的三分之一，混凝土塌落度儀每次用搗棒插搗25次，插搗由外向中心進行，應插搗均勻。砼拌合物數顯維勃稠度儀插搗二層和頂層時，搗棒應插透本層并使剛剛插入下一層，澆灌頂層時，混凝土應灌滿到高出坍落筒，此過程中如混凝土沉落到低于筒口則應隨時添加保持高于筒頂，頂層插完后，刮去多余的混凝土用抹刀抹平。
3、把喂料斗轉離，小心并垂直提起坍落筒。此時要注意不使混凝土試件產生橫向扭動。
4、把透明盤轉到混凝土臺體頂面，放松測桿螺絲，小心降下園盤，是它輕輕的接到混凝土頂面。
5、擰緊固定螺絲，并檢查測桿螺絲是否已經完全放松，同時開動振動臺和秒表，并關停振動臺，記下秒表上的時間，即為該混凝土拌合物的微波稠度值，讀數精確至1S。
數顯砼維勃稠度儀結構原理
本儀器如圖（一），由以下部分組成：
1. 容器內徑240±5mm ，高為200±2mm
坍落度筒其內部尺寸為：底部直徑 200±2mm
頂部直徑 100±2mm
高 度 300±2mm
2. 旋轉架與測桿（12 ）及喂料口（10）相連。測桿下部安裝有透明且水平的圓盤（14） ，并用定位螺釘（9）把測桿（12）固定在數顯表中。旋轉架（11）安裝在立柱（16）上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿（12）與喂料口（10）的軸線與容器（6）的軸線重合。透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。
3. 搗棒： 直徑16 mm，長600mm的鋼棒，端部應磨圓。
4. 震動臺：工作頻率50±3Hz ，空載振幅0.5±0.05mm。
數顯砼維勃稠度儀儀器的調整
1. 儀器調水平
砼拌合物數顯維勃稠度儀出廠前臺面對底平面的不平行度小于1mm ，其測量方法是：將震動臺放在平臺上，用高度尺測臺面四角處的高度，其高度應小于1mm，使用中如發現超差，須重新調整。調整的方法是：修整四個機腳的厚度。
2. 調零位
砼拌合物數顯維勃稠度儀將坍落度筒（7）放在容器（6）內，在坍落度筒（7）內裝配重物（其重量相當于料重的重物）。松開四個螺檢（18 ） ，將喂料斗（10）扣緊于坍落度筒上緣，并使旋轉架（11）和立柱（16 ） 按圖（一）中位置扣好，然后擰緊四個六角頭螺檢。松開定位螺釘（9） ，按圖位置使透明圓盤（14）放在坍落度筒（ 7）上，并使立柱和導桿扣好，按數顯表置零鍵調零。
混凝土拌合物維勃稠度儀測試步驟：
1. 把本儀器放在堅實水平的平臺上，用濕布把容器、坍落度筒、喂料口內壁及其它用具濕潤。
2. 將喂料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與喂料口軸線重合，然后擰緊蝶形螺母。
3. 把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實后約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗*層和頂層時應插透本層，并使搗棒剛剛進入下一層頂層，插搗完畢后刮平頂面。
4. 將透明圓盤轉到坍落度筒上方鎖緊定位螺釘并調零。
5. 使喂料口、圓盤轉離，垂直地提起坍落度筒，此時并應注意不使混凝土試樣產生橫向扭動。
6. 把透明圓盤轉到混凝土圓臺體頂面，放松定位螺絲，降下圓盤，使其能輕輕接觸到混凝土表面，讀出數值即為坍落度值。
7. 同時按控制器“啟動／停止”按鈕，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止”按妞，震動停止，控制器顯示數值（時間：單位秒）即為維勃稠度值。
注：如提起坍落度筒，試體坍邊或剪壞，則試樣作廢并另取試樣重做，如連續兩次都發生這些現象，則所取混凝土不能做這項試驗。
