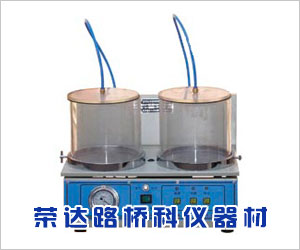

【產品名稱】LM-21型瀝青混合料大理論密度儀，瀝青混合料大相對理論密度儀
一、適用范圍
本儀器適用于真空法測定瀝青混合料理論大相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用。儀器不適用于吸水率大于3%的多孔性集料的瀝青混合料。本儀器由機架、進口真空抽氣機、震動器、空氣閥、真空表、真空容器及控制電器等組成，其結構合理，使用方便，能同時進行兩個試樣的平行試驗。
二、主要技術參數：
電源電壓    220V±10%        容器容積4300ml×2只
抽氣機功率160W               壓力范圍0—100kpa
振動機功率30W                外形尺寸530×500×360
三、試驗方法
按公路工程瀝青及瀝青混合料試驗規程（JTJ052-2000）中T0711—1993進行。
1、按本規程T0701瀝青混合料取樣方法或從瀝青路面上采?。ɑ蜚@?。r青混合料試樣。試樣數量不少于如下規定數量：
瀝青混合料中集料公稱大粒徑     少試樣數量
            37.5                          4000
            26.5                          2500
            19.0                          2000
            13.2、16.0                    1500
            9.5                           1000
            4.75                          500
2、將瀝青混合料團塊仔細分散，粗集料不破碎，細集料團塊分散到小于6.4mm。若混合料堅硬時可用烘箱適當加熱后分散，一般加熱溫度不超過60℃，分散試樣應用手掰開，不得用錘打碎，防止集料破碎。當試樣是從路上采取的非干燥混合料時，應用電風扇吹干至恒重后再操作。
3、負壓容器類型
4、負壓容器標定方法：將B、C類負壓容器裝滿25℃±0.5℃的水（上面用玻璃板蓋住保持完全充滿水），正確稱取負壓容器與水的總質量（m b）。
5、采用A類容器時，將容器全部浸入25℃±0.5℃的恒溫水槽中，稱取容器的水中質量（m I）。
6、將負壓容器干燥，編號稱取其質量。
7、將瀝青混合料試樣裝入干燥的負壓容器中，稱容器及瀝青混合料總質量，得到試樣的凈質量m a ，試樣質量應不小于上述規定的小數量。
8、在負壓容器中注入約25℃的水，將混合料全部浸沒。
9、將在負壓容器與真空泵、真空表連接，開動真空泵，使真空度達到97.3kpa（730mmHg）持續15min±2min。
10、然后強烈振蕩負壓容器，使水充分攪動混合料，除去剩余的氣泡。每隔2min晃動若干次，直至不見氣泡出現為止。為使氣泡容易除去，可在水中加有0.01%濃度的表面活性劑（如每100ml水中加0.01g洗滌靈）。
11、當負壓容器采用A類容器時，浸入保溫至25℃±0.5℃的恒溫水槽，約10min后，稱取負壓容器與瀝青混合料的水中質量（m2）。當負壓容器采用B、C類容器時，將裝有瀝青合料試樣的容器浸入保溫至25℃±0.5℃的恒溫水槽，約10min后取出，加上蓋，使容器中沒有空氣，擦凈容器外的水分，稱取容器、水的瀝青混合料試樣的總質量。
四、儀器使用方法
1、儀器使用方法為，負壓容器內放入按試驗規范中規定的試樣數量后，再加入25℃的水將混合料全部浸沒，但水量不宜過多，以免吸入抽氣泵內。
2、把負壓容器放入儀器平臺上的定位圈內，蓋好上蓋，并壓上壓桿，然后關閉放氣閥，開啟抽氣開關，使負壓達到97.3kpa時，關閉抽氣開關保壓15分鐘后，再開啟震動開關，震動方式有兩種可選，一種是連續震動，一種為間斷震動，即震動1分鐘，停2分鐘循環工作，直至水中無氣泡為止。

五、注意事項
1、儀器內裝有空氣干燥裝置，保障進入真空泵內的氣體為干燥氣體，若因錯誤操作發現有水抽入至管路中需打開箱體后蓋，將干燥裝置打開進行干燥處理。
2、在真空泵啟動以后，若真空表指針停止不動或者在原位不停地抖動，此為料筒密封不嚴或管道漏氣。若料筒密封不嚴操作者可以用手稍用力將筒蓋四周向下壓緊一下，待指針正常轉動以后松開即可。
3、試驗結束以后，應及時清洗試筒，擦干試筒、筒蓋、震動臺及儀器各處的水跡。
4、拆開包裝箱后，將儀器水平安裝在干燥、通風及清潔的場所，環境溫度不通超過40℃。
5、嚴禁因操作失誤灑落出的水滴滴入儀器箱體。
6、非本公司*技術人員除換油和干燥干燥裝置外嚴禁拆卸儀器各部分的防護板，違者造成的儀器損壞，責任自負。
7、真空泵注意事項的維修保養：
（1）被抽氣體的溫度不能超過40℃，使用環境溫度為：5℃-40℃。
（2）嚴禁無油運轉。泵運行時，嚴禁堵塞排氣口。試驗過程中會產生油霧狀氣體從箱體散出，屬于正?，F(xiàn)象。
（3）長期工作應經常注意泵油是否充足，油箱內存油不能低于油標中心，油量不足將會影響工作性能，甚至損壞零部件。
（4）要保持油的清潔，新泵使用后要求在250-300小時換新油一次，若泵油在使用中變臟、渾濁、進入水份或其它揮發性物質時應及時換新油，以免影響真空度或無法運轉。*用真空泵油，也可用20號以上機械油。
（5）更換新油前應開機運轉15-30分鐘，使油變稀，停泵后旋去放油螺絲，把泵內污油全部放出，再從進氣口灌入新油300ml，啟動電機運轉1分鐘，對泵腔內部進行清洗，反復2-3次，確認清潔后，裝上新油即可使用。
