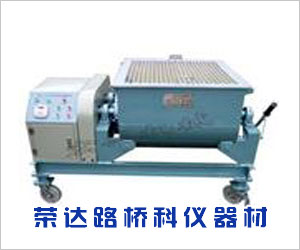

【產品名稱】HJS-60型混凝土雙臥軸攪拌機，雙臥軸攪拌機
一、用途與特點
本機適用于建筑科研單位和建筑公司及混凝土構件單位試驗室、可攪拌普通混凝土，輕質混凝土及干硬性混凝土，也可用到其它行業試驗室對不同物料進行攪拌。
本機操作方便，攪拌效率高，殘余量小，清洗方便，是比較理想的試驗室用混凝土攪拌設備。
二、主要技術參數
1、型號HJS-II型
2、大出料容量：60升 3、攪拌均勻時間：≤30秒
4、攪拌機轉速：47轉/分 5、電動機功率：4千瓦
6、電源電壓：380伏 7、產品凈重：400公斤
結構工作原理
混凝土雙臥軸攪拌機由機架、攪拌裝置、傳動系統，限位裝置及電器控制系統所組成。
機架是整個設備的支撐部分，由槽鋼焊接而成，攪拌裝置由攪拌筒，攪拌軸，攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體形成兩組螺旋方向相反，但導程及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內臂間隙可微量調整。
傳動機構是由減速民機和聯軸器組成，筒體限位裝置由鎖定銷及定位孔所組成，電器控制系統具有起動、點動、停止、定時的功能。
工作原理，減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。
卸料時須停機，打開鎖定鎖，使筒體旋轉一定角度，再限位，按點動按鈕，實現拌合物排出筒外。
安裝
機器拆箱后應檢查減速電機、料筒、軸承座等在運輸中有無損壞，緊固件有無松動，若有松動應擰緊，支撐地基為平整的混凝土地面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌軸上，攪拌機底座下面安裝有腳輪，可任意移動。
操作程序
1、起動前首先檢查旋轉部分與料筒是否刮碰現象，如有刮碰現象應及時調整。
2、清理料筒內的雜物。
3、起動前應將筒體限位方能起動
4、攪拌軸旋轉方向應按筒體端面標記所示。
5、裝入的混凝土物料須清除金屬或其它雜物。
6、根據攪拌時間調整攪拌器的定時，注意須在短電情況下調整。
